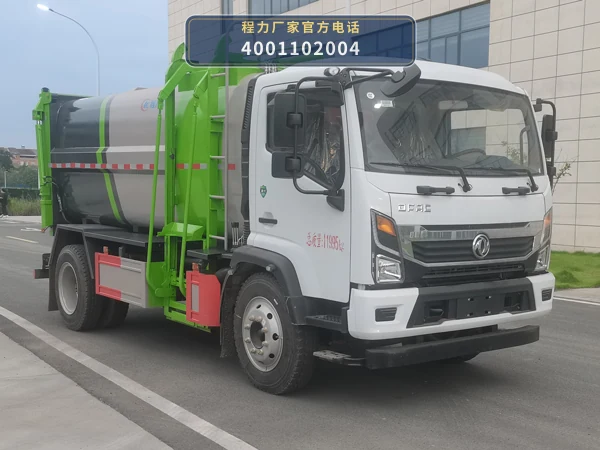

CLW5120ZZZCDP型自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5120ZZZCDP型自装卸式垃圾车以EQ1125SJ8CDC底盘为动力平台，发动机通过取力器驱动液压系统，为挂桶提升、箱体举升等动作提供液压动力。底盘总质量11995kg，外形尺寸6620x2300x2950mm，轴距覆盖3600mm至4700mm多个规格，可根据作业道路条件与转运站布局匹配不同轴距版本。

作业时，车辆停靠至垃圾桶摆放位置，操作人员通过液压控制阀组操纵挂桶机构，将标准垃圾桶提升、翻转，垃圾经投料口落入密封垃圾箱体内。箱体采用密封结构，减少转运过程中的抛洒与异味扩散。

垃圾装满后，车辆行驶至转运站或处理场，通过液压举升机构将箱体举升倾翻，垃圾在重力作用下自卸排出。整个作业流程由取力器、液压泵、多路阀、液压油缸等部件协同完成，实现挂桶收集与自卸转运的连续作业。

06 / 适用作业场景

• 城市居民小区生活垃圾挂桶收集：CLW5120ZZZCDP型自装卸式垃圾车总质量11995kg，外形尺寸6620x2300x2950mm，可进入城市居民小区道路，配合标准垃圾桶完成生活垃圾的挂桶提升、翻倒收集作业，减少人工搬运环节。
• 街道及商业区垃圾定时定点收集：车辆轴距覆盖3600mm至4700mm多个规格，可根据街道宽度和转弯条件选择合适轴距版本，用于沿街垃圾桶的定时定点收集，箱体密封结构有助于控制运输过程中的异味和抛洒。
• 垃圾转运站箱体周转与短途转运：垃圾收集满箱后，车辆可行驶至垃圾转运站或处理场，通过液压举升机构将箱体倾翻自卸，完成从收集点到转运站的短途垃圾转运作业。
• 乡镇及城乡结合部垃圾收运：车辆匹配多款发动机，轴距覆盖3600mm至4700mm，可适应乡镇道路和城乡结合部路况，用于生活垃圾的挂桶收集与集中转运。

07 / 产品核心优势

• 1. 底盘平台成熟，轴距选择灵活：CLW5120ZZZCDP型自装卸式垃圾车采用EQ1125SJ8CDC底盘，轴距覆盖3600mm、3800mm、3950mm、4050mm、4100mm、4200mm、4400mm、4700mm多个规格，可根据作业道路条件和转运站布局匹配不同轴距版本。
• 2. 总质量11995kg，承载能力适配挂桶收集：车辆总质量11995kg，整备质量6200kg或5700kg，额定载质量覆盖5600kg、5665kg、6100kg、6165kg多个规格，可满足生活垃圾挂桶收集与转运的载重需求。
• 3. 多款发动机匹配，排放满足国六阶段：车辆可匹配YCY30165-60、D30TCIF1、CY4SK361、NV30-C6D、ZD30D16-6N、D25TCIF1等多款发动机，覆盖不同功率段，用户可根据当地排放要求和动力需求选择合适配置。
• 4. 挂桶提升与自卸转运一体化作业：上装集成挂桶提升机构和液压举升自卸机构，可在同一台车上完成垃圾桶提升翻倒收集和箱体举升倾翻自卸，减少作业环节和车辆往返次数。
• 5. 箱体密封结构，控制转运过程抛洒：垃圾箱体采用密封结构设计，在挂桶收集和短途转运过程中有助于减少垃圾抛洒和异味扩散，适应城市居民小区和街道的环卫作业要求。

08 / 操作与保养

• 1. 作业前检查液压系统与挂桶机构：作业前检查CLW5120ZZZCDP型自装卸式垃圾车的液压油箱油位、液压管路及接头有无渗漏，检查挂桶机构的拉杆、挂钩、翻转架等部件是否动作灵活、连接可靠，确认取力器结合正常。
• 2. 挂桶作业时保持底盘停放稳定：挂桶收集作业时，将EQ1125SJ8CDC底盘停放在平坦坚实路面，拉紧手刹，确认车辆稳定后再操作液压控制阀组进行挂桶提升和翻转，避免在坡道或松软路面上进行举升作业。
• 3. 定期检查液压油缸与多路阀：定期检查箱体举升油缸、挂桶翻转油缸的活塞杆表面有无拉伤、油封有无渗漏，检查多路阀操作手柄回位是否正常，发现液压元件异常应及时维修或更换。
• 4. 保持箱体密封条与投料口清洁：定期清理垃圾箱体投料口和密封条处的残留垃圾，检查密封条有无老化、破损，保持箱体密封性能，减少转运过程中的异味散发和污水渗漏。
• 5. 按底盘要求保养发动机与取力器：按照EQ1125SJ8CDC底盘使用说明书的要求，定期更换发动机机油、机滤、空滤，检查取力器传动轴和连接部件，确保动力输出系统工作正常。

09 / 产品常见 FAQ
