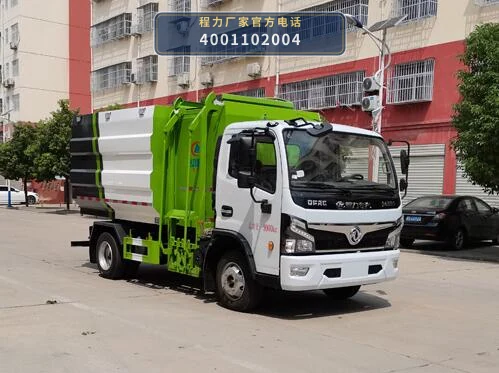

CLW5100ZZZ6型程力威牌自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5100ZZZ6型自装卸式垃圾车以EQ1100SJ8EDF底盘为动力平台，发动机D25TCIF1（另有ZD30D16-6N、YN25PLUS160B可选）通过取力器驱动液压系统，为挂桶提升、箱体举升等动作提供动力。整车总质量9900kg，整备质量5000kg，额定载质量4705kg，外形尺寸6630×2200×2820mm，轴距3390/3600/3800mm，公告环保状态为是。

作业时，操作人员将标准垃圾桶推至提升机构，液压油缸驱动提升臂将桶体举升翻转，垃圾经投料口落入密封箱体；箱体装满后，通过液压举升油缸将箱体顶起，后门开启，垃圾依靠自重从尾部排出，完成一次收集转运循环。

该车液压系统由取力器、油泵、多路换向阀、油缸及管路组成，控制阀组实现提升、翻转、箱体举升等动作的顺序控制，各动作之间设有互锁，避免误操作。箱体与后门之间设有密封条，减少运输过程中的污水滴漏和异味散发。

06 / 适用作业场景

• 居民小区生活垃圾收集：CLW5100ZZZ6型自装卸式垃圾车额定载质量4705kg，轴距3390/3600/3800mm可选，适合在居民小区内定点收集标准垃圾桶中的生活垃圾，提升机构将桶内垃圾倒入密封箱体，减少人工搬运。
• 城市街道垃圾桶清运：该车外形尺寸6630×2200×2820mm，可在城市街道作业，配合标准垃圾桶使用，将沿街垃圾桶内的生活垃圾收集至箱体，再转运至垃圾中转站或处理场。
• 垃圾中转站箱体周转：箱体装满后可通过液压举升机构将垃圾排出，适用于垃圾中转站的箱体周转作业，将收集的垃圾集中转运至后端处理设施。
• 乡镇及农村垃圾收运：该车采用EQ1100SJ8EDF底盘，总质量9900kg，轴距可选3390/3600/3800mm，通过性适应乡镇道路条件，可用于乡镇及农村地区生活垃圾的收集与转运。

07 / 产品核心优势

• 1. 底盘平台成熟可靠：采用EQ1100SJ8EDF底盘，总质量9900kg，轴距3390/3600/3800mm可选，匹配D25TCIF1、ZD30D16-6N、YN25PLUS160B发动机，公告环保状态为是，动力配置满足环卫作业需求。
• 2. 额定载质量4705kg，转运效率有保障：整备质量5000kg，额定载质量4705kg，单次可转运较多生活垃圾，减少往返频次。
• 3. 自装卸提升机构降低人工强度：配备挂桶提升机构，可将标准垃圾桶举升翻转倒入箱体，减少人工搬运，提升收集效率。
• 4. 密封箱体减少二次污染：箱体采用密封结构，后门与箱体之间设有密封条，运输过程中减少污水滴漏和异味散发。
• 5. 液压举升卸料，操作集中：箱体举升和后门开启由液压系统驱动，操作阀组集中控制，卸料动作连贯，降低操作人员劳动强度。

08 / 操作与保养

• 1. 作业前检查液压系统：作业前检查CLW5100ZZZ6的取力器、油泵、多路换向阀、油缸及管路连接是否正常，液压油位是否在标尺范围内，各接头有无渗漏。
• 2. 检查提升机构与箱体：检查挂桶提升机构的拉杆、挂钩、翻转架是否变形或松动，箱体后门密封条是否完好，锁紧装置是否可靠。
• 3. 作业中规范操作：作业时保持EQ1100SJ8EDF底盘停放平稳，拉紧手刹；提升垃圾桶时确认桶体挂牢，翻转过程中人员远离运动部件；箱体举升卸料时确保车辆处于水平地面。
• 4. 定期更换液压油和滤芯：按保养周期更换液压油和液压滤芯，清洗油箱呼吸器，检查油缸活塞杆有无划伤，保持液压系统清洁。
• 5. 检查底盘与取力器：定期检查取力器与变速箱连接部位、传动轴及紧固螺栓，按底盘保养要求更换发动机机油、机滤和空滤。
• 6. 长期停用维护：长期停用时，将箱体降至最低位置，排空液压系统压力，清洁箱体内部，对各润滑点加注润滑脂，防止锈蚀。
