CLW5070ZZZH6型自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

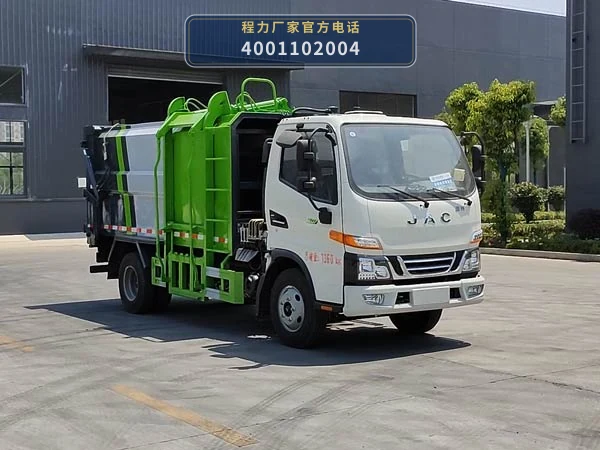

CLW5070ZZZH6型自装卸式垃圾车以HFC1071P33K1C7ZS底盘为动力平台，发动机可选Q23-115E60、D25TCIF1或Q23-132E60，通过取力器将底盘动力输出至上装液压系统，驱动自装卸装置完成垃圾桶的提升、翻转与复位动作。整车总质量7360kg，轴距为3365mm或2850mm，公告外形尺寸5995/5970×2020×2660mm，车辆在收集点停稳后即可进行挂桶作业。

作业时，自装卸装置按挂桶、提升、翻转、卸料的顺序动作：桶体被挂接后由液压油缸举升并翻转，将生活垃圾倒入上装垃圾箱体内，随后桶体回落复位。该装置由液压泵、多路阀、油缸及管路等部件协同控制，动作顺序由操作阀控制，避免误操作。

垃圾装满后，车辆行驶至转运站或指定卸料点，通过上装自卸机构将箱体举升倾卸，完成垃圾的集中排放。整个流程围绕“收集点挂桶上料—箱体暂存—转运站倾卸”的链路运行，底盘负责行驶与动力输出，上装自装卸装置负责垃圾的收集与卸料动作。

06 / 适用作业场景

• 居民小区生活垃圾定时收集：CLW5070ZZZH6型自装卸式垃圾车轴距3365/2850mm，外形尺寸5995/5970×2020×2660mm，适合在居民小区道路内通行并停靠垃圾桶集中点，通过自装卸装置将标准垃圾桶逐桶提升翻转倒入箱体，完成小区生活垃圾的日常收集。
• 街道沿街垃圾桶巡回清运：该车总质量7360kg，额定载质量2530kg，整备质量4700kg，可在城市街道沿垃圾桶摆放点巡回停靠，由自装卸装置完成挂桶、提升、翻转上料，减少人工搬运环节，适用于沿街生活垃圾的巡回收集与转运。
• 乡镇及城乡结合部垃圾转运：车辆采用HFC1071P33K1C7ZS底盘，可选Q23-115E60、D25TCIF1、Q23-132E60发动机，环保状态为是，适合乡镇道路及城乡结合部的生活垃圾收集，将分散垃圾桶点的垃圾集中转运至中转站或处理场。
• 农贸市场及商业街区垃圾收集：针对农贸市场、商业街区等垃圾桶集中、垃圾产生量较大的场所，CLW5070ZZZH6型自装卸式垃圾车可利用自装卸装置快速完成多桶连续上料，箱体暂存后转运至指定卸料点，减少垃圾在街面停留时间。

07 / 产品核心优势

• 1. 自装卸装置实现挂桶上料，减少人工搬运：CLW5070ZZZH6型自装卸式垃圾车上装含自装卸装置，作业时通过液压系统完成垃圾桶的挂接、提升、翻转和复位，垃圾直接倒入箱体，降低环卫工人直接接触垃圾和人工举升的劳动强度。
• 2. 底盘轴距可选，适应不同道路条件：车辆轴距为3365mm或2850mm，外形尺寸5995/5970×2020×2660mm，较短轴距版本在小区、街巷等狭窄路段转弯和停靠更灵活，较长轴距版本行驶稳定性更好，可根据实际作业道路条件选择。
• 3. 多发动机配置，满足不同动力需求：公告可选Q23-115E60、D25TCIF1、Q23-132E60三款发动机，用户可根据当地排放要求、动力需求和采购预算匹配发动机配置，底盘统一为HFC1071P33K1C7ZS，上装匹配成熟。
• 4. 总质量7360kg，载质量利用合理：整车总质量7360kg，整备质量4700kg，额定载质量2530kg，在7吨级底盘平台上兼顾了上装自重与垃圾装载量，适合居民小区、街道等场景的日常垃圾收集与短途转运。
• 5. 环保状态为是，满足环保信息要求：公告结构化数据中环保状态标记为是，车辆在环保信息公开方面符合公告登记状态，便于用户按当地环保管理要求进行车辆信息核验。

08 / 操作与保养

• 1. 作业前检查自装卸装置及液压系统：作业前检查CLW5070ZZZH6型自装卸式垃圾车的挂桶机构、提升油缸、翻转油缸、液压管路及多路阀，确认各连接销轴、螺栓无松动，液压油位在正常范围，管路无渗漏，挂桶架无变形。
• 2. 挂桶作业时保持底盘停放稳定：挂桶上料时，将HFC1071P33K1C7ZS底盘停放在平坦坚实路面，拉紧手刹，确认垃圾桶与挂桶架对位准确后再操作提升，避免桶体偏斜或滑落；作业中人员应与翻转机构保持安全距离。
• 3. 定期检查液压油缸与管路密封：定期检查自装卸装置各油缸活塞杆表面有无拉伤、油封有无渗漏，液压软管有无老化、鼓包或磨损；发现渗漏应及时更换密封件或管路，补充符合要求的液压油，保持系统压力稳定。
• 4. 卸料后清理箱体及挂桶机构：每次卸料后检查箱体内壁有无垃圾残留或腐蚀，清理挂桶架、翻转臂上的缠绕物和污物，保持自装卸装置动作顺畅；定期对运动铰点加注润滑脂，减少销轴磨损。
• 5. 按底盘要求保养发动机及取力系统：按HFC1071P33K1C7ZS底盘随车手册要求，定期更换发动机机油、机滤、空滤，检查取力器工作状态及传动连接；Q23-115E60、D25TCIF1、Q23-132E60发动机的保养周期以对应发动机手册为准。
