CLW5070ZZZ6RL型程力威牌自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

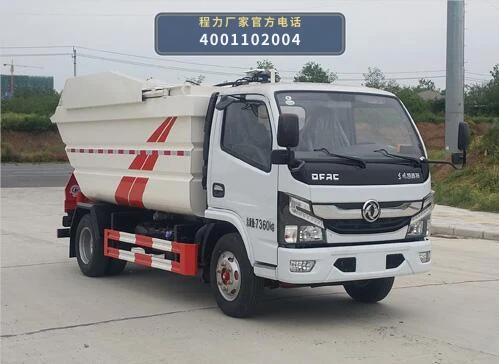

CLW5070ZZZ6RL型自装卸式垃圾车以EQ1075SJ3CDF底盘为动力平台，发动机（CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60等）通过取力器驱动液压系统，为挂桶提升机构、垃圾箱举升自卸机构提供压力油源。整车总质量7360kg，轴距覆盖2700mm、2950mm、3308mm、3600mm、3800mm、2800mm多种规格，外形尺寸5132/5382/5740×2000×2500mm，可匹配不同吨位与道路条件的收集转运需求。

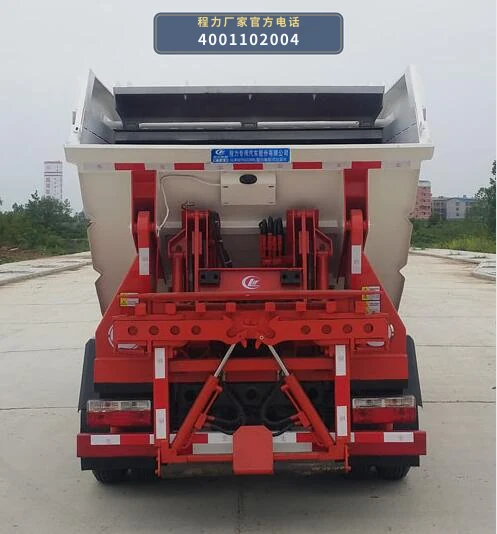

作业时，操作人员将标准垃圾桶推至挂桶架对位，操纵液压多路阀控制提升油缸，挂桶架沿导轨将垃圾桶提升至垃圾箱投料口上方并翻转倾倒，垃圾在重力作用下落入密封垃圾箱内；随后挂桶架回落复位，完成单桶收集循环。该过程由液压油缸与连杆机构执行，动作平稳，减少垃圾散落。

垃圾箱装满后，车辆行驶至转运站或处理场，操纵液压系统控制举升油缸，将垃圾箱整体举升并向后翻转，箱内垃圾在重力作用下自卸排出；卸料完成后垃圾箱回落复位，锁紧机构将箱体锁定于副车架，车辆恢复运输状态。整个过程依托底盘取力、液压控制与箱体自卸机构协同完成，形成挂桶收集—密封运输—举升自卸的闭环作业链路。

06 / 适用作业场景

• 居民小区生活垃圾挂桶收集：CLW5070ZZZ6RL型自装卸式垃圾车轴距覆盖2700-3800mm，外形尺寸5132/5382/5740×2000×2500mm，车身宽度2000mm，适合在居民小区内部道路通行，配合标准垃圾桶完成逐桶收集，减少人工搬运环节。
• 城市街巷与背街小巷垃圾转运：该车总质量7360kg，额定载质量2630/2565kg，整备质量4600kg，轴距规格中包含2700mm、2800mm、2950mm等较短轴距，转弯半径相对较小，可在城市街巷、背街小巷等狭窄路段进行挂桶收集与短途转运。
• 乡镇及农村生活垃圾收集清运：车辆配装CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60等多款发动机，环保状态标记为是，可适应乡镇道路条件下生活垃圾的日常收集与清运作业。
• 垃圾中转站箱体周转与对接：垃圾箱装满后可通过液压举升机构向后翻转自卸，将垃圾排入中转站压缩设备或对接转运车辆，适用于垃圾中转站的箱体周转与集中转运环节。
• 商业街区与农贸市场垃圾收集：2000mm车身宽度与多种轴距组合，便于在商业街区、农贸市场周边道路停靠作业，挂桶提升机构可对位标准垃圾桶完成收集，密封箱体减少运输过程中的垃圾散落与异味扩散。

07 / 产品核心优势

• 1. 底盘轴距规格丰富，适应多种收集路况：CLW5070ZZZ6RL采用EQ1075SJ3CDF底盘，轴距覆盖2700mm、2800mm、2950mm、3308mm、3600mm、3800mm，外形尺寸5132/5382/5740×2000×2500mm，可根据小区、街巷、乡镇等不同道路条件匹配轴距规格。
• 2. 多款发动机可选，动力匹配灵活：公告发动机涵盖CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60、D20TCIF11、ZD30D16-6N、M9T-600、Q23-136E60、Q23-132E60、Q25-152E60、YN25PLUS160B、D20TCIF61、YCY24155-61A、Q25N-152E60、ZD25D16-6D、Q25D-162E60、Q25A-150E60、Q23D-143E60、D2.5NS6B185H等多款机型，便于按使用场景和当地排放要求选择动力配置。
• 3. 总质量7360kg，载质量利用合理：整车总质量7360kg，整备质量4600kg，额定载质量2630/2565kg，在7吨级底盘平台上兼顾了上装自重与垃圾装载量，适合日常生活垃圾收集转运的装载需求。
• 4. 挂桶提升与箱体自卸协同作业：上装由挂桶提升机构与可举升垃圾箱组成，通过液压系统驱动挂桶架提升翻转倒料，垃圾箱满载后由举升油缸向后翻转自卸，形成收集与卸料连贯的作业方式，减少人工装卸环节。
• 5. 环保状态标记为是，满足排放管理要求：公告环保状态标记为是，发动机配置覆盖多款国六排放机型，适合对排放有管理要求的城市及乡镇环卫作业场景。

08 / 操作与保养

• 1. 作业前检查挂桶提升机构与液压系统：作业前检查CLW5070ZZZ6RL的挂桶架、提升油缸、翻转连杆及液压管路，确认挂桶架导轨无变形、油缸销轴连接可靠、液压管路无渗漏；检查液压油箱油位是否在标尺范围内，多路阀操纵手柄动作是否顺畅。
• 2. 挂桶收集作业时保持底盘停放稳定：挂桶收集时，将EQ1075SJ3CDF底盘停放在平整路面，拉紧手刹，确认取力器已接合、液压系统压力正常后再操纵挂桶提升；垃圾桶应对位准确后提升，避免偏载导致挂桶架变形或垃圾散落。
• 3. 定期检查垃圾箱举升自卸机构：定期检查垃圾箱举升油缸、翻转支座、锁紧机构及副车架连接螺栓，确认箱体锁紧可靠、举升油缸无内泄；自卸作业时观察箱体举升是否平稳，有无异响或卡滞，发现异常及时停机排查。
• 4. 液压油与滤芯按周期维护：按使用工况定期检查液压油清洁度，按维护要求更换液压油滤芯；加油或更换液压油时保持加油口清洁，防止杂质进入液压系统造成多路阀、油缸等元件磨损。
• 5. 垃圾箱体与密封部位清洁：每次卸料后检查垃圾箱内壁、投料口及密封条，及时清除残留垃圾和污水；定期冲洗箱体，保持密封部位贴合，减少运输过程中的异味散发和污水滴漏。
• 6. 底盘按EQ1075SJ3CDF维护要求保养：底盘部分按EQ1075SJ3CDF底盘使用说明书要求，定期检查发动机机油、冷却液、制动系统、轮胎气压及灯光信号；取力器传动轴及连接部位按周期加注润滑脂，确保取力传动可靠。
