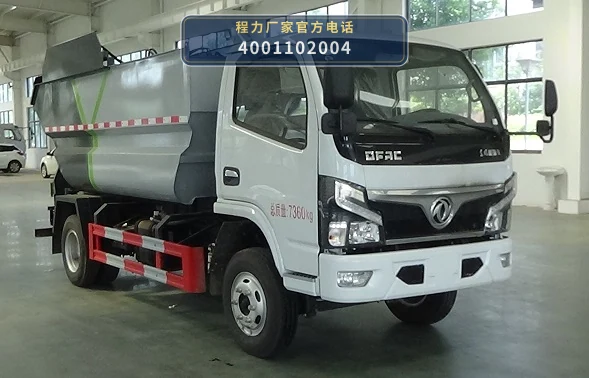

CLW5070ZZZ6DJ型程力威牌自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5070ZZZ6DJ型程力威牌自装卸式垃圾车以EQ1075SJ3CDF底盘为动力平台，发动机通过取力器驱动液压系统，为自装卸装置提供动力。整车总质量7360kg，公告批次397，环保状态标记为是，轴距覆盖2700mm至3800mm多个规格，可根据作业道路条件匹配不同底盘配置。

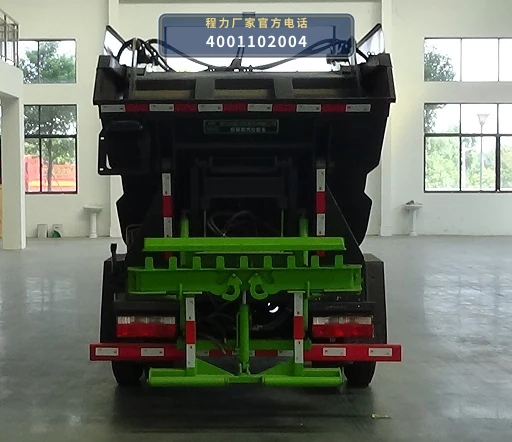

作业时，自装卸装置通过液压油缸驱动提升机构，将标准垃圾桶或挂桶从地面提升至垃圾箱体顶部，翻转倾倒后垃圾进入箱体内部。箱体装满后，通过液压举升机构将箱体顶起，实现后门开启与垃圾自卸排放。整个流程由液压多路阀集中控制，操作人员在驾驶室或车侧操作手柄完成挂桶、提升、翻转、倾倒、复位等动作。

自装卸装置与底盘之间通过副车架和液压管路连接，取力器从变速箱取力驱动液压泵，液压油经多路阀分配至提升油缸和举升油缸。垃圾箱体采用密封结构，防止转运过程中垃圾散落和污水滴漏。车辆完成收集后，可行驶至转运站或处理场进行集中卸料。

06 / 适用作业场景

• 居民小区生活垃圾收集：CLW5070ZZZ6DJ型自装卸式垃圾车轴距覆盖2700mm至3800mm，车身长度5235mm至5980mm，适合在居民小区道路内通行。自装卸装置可对标准垃圾桶进行挂桶、提升、翻转、倾倒作业，减少人工搬运，适用于小区物业日常垃圾收集。
• 城市街道沿街垃圾桶清运：该车总质量7360kg，额定载质量覆盖2515kg至2880kg，可沿城市街道对沿街摆放的垃圾桶进行逐点收集。自装卸装置完成挂桶倾倒后，箱体密封转运至转运站，适用于环卫部门日常街道保洁垃圾清运作业。
• 乡镇及农村垃圾转运：车辆轴距可选2700mm至3800mm，底盘为EQ1075SJ3CDF，适应乡镇道路和村道通行条件。自装卸式垃圾车可对乡镇收集点的垃圾桶进行集中收集，再转运至乡镇垃圾中转站或县级处理设施，适用于农村人居环境整治中的垃圾收运环节。
• 商业街区与农贸市场垃圾收集：商业街区和农贸市场垃圾产生量集中、垃圾桶摆放密集，CLW5070ZZZ6DJ型自装卸式垃圾车通过自装卸装置逐桶收集，箱体密封防止异味扩散，适用于此类场所的日常垃圾清运。
• 垃圾中转站箱体周转：该车可将收集的垃圾转运至中转站，也可配合中转站进行箱体周转作业。公告批次397，环保状态标记为是，适用于环卫垃圾转运系列中的挂桶垃圾收集与转运环节。

07 / 产品核心优势

• 1. 自装卸装置实现桶装垃圾机械化收集：CLW5070ZZZ6DJ型自装卸式垃圾车上装由自装卸装置构成，通过液压提升机构完成挂桶、提升、翻转、倾倒动作，减少人工搬运垃圾桶的劳动强度，适用于标准垃圾桶的机械化收集作业。
• 2. 多轴距多发动机配置适应不同作业道路：公告轴距覆盖2700mm、2800mm、2950mm、3308mm、3600mm、3800mm多个规格，发动机覆盖CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60等型号，可根据小区道路、街道、乡镇道路等不同通行条件匹配底盘配置。
• 3. 总质量7360kg，额定载质量覆盖2515kg至2880kg：整车总质量7360kg，整备质量覆盖4350kg至4650kg，额定载质量覆盖2515kg至2880kg，可满足日常生活垃圾收集转运的载质量需求，减少往返转运频次。
• 4. 箱体密封结构减少转运过程二次污染：垃圾箱体采用密封结构设计，在自装卸装置完成倾倒后箱体关闭，转运过程中可减少垃圾散落和污水滴漏，适用于居民小区、商业街区等对环境卫生要求较高的场所。
• 5. 公告批次397，环保状态标记为是：CLW5070ZZZ6DJ型自装卸式垃圾车已在工信部公告批次397中登记，公告名称为程力威牌CLW5070ZZZ6DJ自装卸式垃圾车，环保状态标记为是，车辆类型为自装卸式垃圾车，属于环卫垃圾转运系列中的挂桶垃圾车。

08 / 操作与保养

• 1. 作业前检查自装卸装置液压系统：作业前检查CLW5070ZZZ6DJ型自装卸式垃圾车的液压油箱油位、液压泵、多路阀、提升油缸和举升油缸及管路接头，确认无渗漏、无松动。检查取力器结合与分离是否正常，液压油管有无磨损。
• 2. 检查挂桶机构与箱体锁止：检查自装卸装置的挂桶架、拉钩、翻转架是否变形或磨损，确认挂桶对位准确。检查箱体后门锁止机构、密封条是否完好，箱体举升前确认后门锁止已解除，避免举升时损坏密封结构。
• 3. 作业中保持底盘停放稳定：挂桶提升和箱体举升作业时，将EQ1075SJ3CDF底盘停放在平整坚实路面，拉紧手刹，必要时垫好轮挡。操作多路阀时动作平稳，避免急升急降造成液压冲击或垃圾桶脱落。
• 4. 定期更换液压油与滤芯：按使用情况定期检查液压油清洁度，更换液压油滤芯。液压油污染会加剧液压泵和多路阀磨损，影响自装卸装置提升和举升动作的平稳性。更换液压油时注意排尽系统内空气。
• 5. 箱体与自装卸装置清洁保养：每次卸料后清理箱体内残留垃圾和污水，冲洗箱体密封面，防止腐蚀和异味。定期检查自装卸装置各铰接点润滑情况，加注润滑脂，检查紧固螺栓有无松动。
• 6. 底盘常规保养：按EQ1075SJ3CDF底盘使用要求定期更换发动机机油、机油滤芯、空气滤芯和燃油滤芯，检查制动系统、转向系统和轮胎气压。发动机型号不同保养周期略有差异，按随车底盘保养手册执行。
