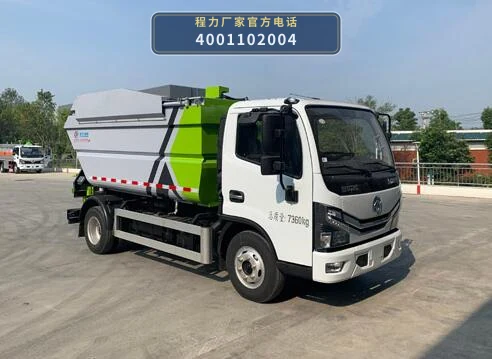

CLW5070ZZZ6型自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5070ZZZ6型自装卸式垃圾车以EQ1075SJ3CDF底盘为动力平台，发动机CY4BK461通过取力器驱动液压系统，为挂桶提升、箱体举升等动作提供动力。底盘总质量7360kg，整备质量4430kg，轴距覆盖2700mm至3800mm多个规格，可根据作业道路条件匹配不同轴距底盘。

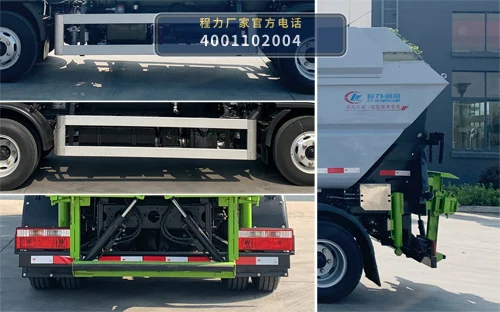

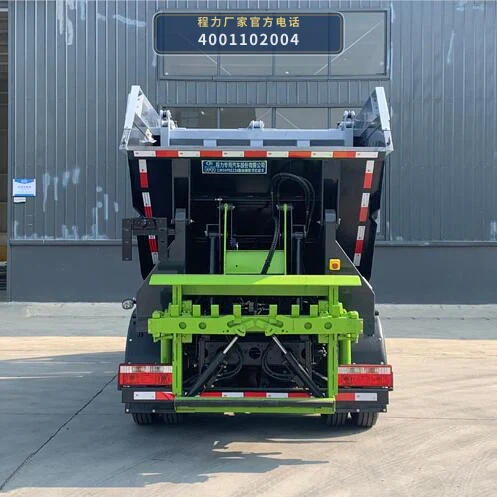

作业时，操作人员将标准垃圾桶推至提升机构位置，液压油缸驱动挂桶架完成抓桶、提升、翻转、倒料动作，垃圾经投料口进入密封垃圾箱。箱体顶部设有投料口盖，倒料完成后自动复位闭合，减少垃圾外溢和异味扩散。

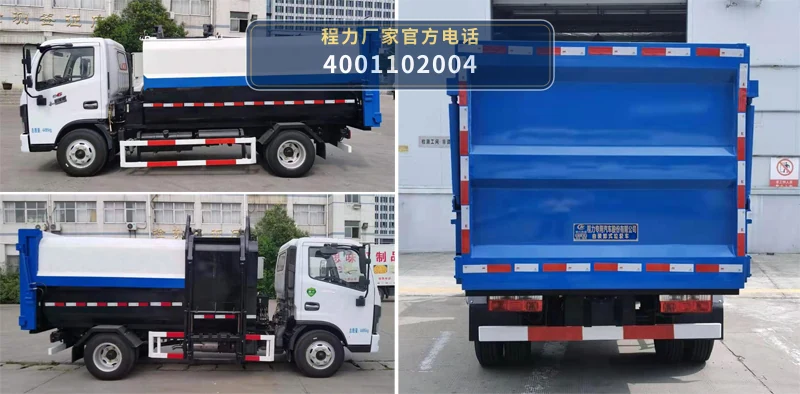

垃圾箱装满后，车辆行驶至转运站或处理场，通过液压举升油缸将箱体举升倾斜，箱体后门开启，垃圾在重力作用下卸出。卸料完成后箱体回落复位，后门锁紧，车辆恢复运输状态。

整车液压系统由取力器、油泵、多路阀、油缸、油箱及管路组成，各动作通过驾驶室或车侧操作阀控制。环保状态在公告中标记为是，排放控制按底盘发动机对应阶段执行。

06 / 适用作业场景

• 居民小区生活垃圾收集：CLW5070ZZZ6型自装卸式垃圾车轴距覆盖2700mm至3300mm等规格，车身长度5142mm至5750mm，适合在居民小区内部道路通行，配合标准垃圾桶完成逐点收集，减少垃圾滞留时间。
• 城市街道沿街挂桶收集：车辆采用挂桶提升方式，操作人员将沿街标准垃圾桶挂入提升机构即可完成倒料，总质量7360kg、整备质量4430kg，额定载质量2800kg（对应部分规格），可满足街道日常垃圾收集转运需求。
• 乡镇及农村垃圾转运：底盘轴距覆盖2700mm至3800mm多个规格，可根据乡镇道路宽度和转弯条件选择合适轴距，配合密封箱体将收集的垃圾转运至乡镇转运站或处理设施。
• 商业街区与农贸市场垃圾收集：自装卸式垃圾车可对商业街区、农贸市场等产生的生活垃圾进行定时收集，密封箱体减少运输过程中的异味和散落，适合日产日清的收集模式。
• 垃圾中转站箱体周转：车辆可将收集满的垃圾箱体运至中转站，通过液压举升卸料后箱体复位，返回继续收集，适用于中转站与收集点之间的短途转运作业。

07 / 产品核心优势

• 1. 底盘轴距规格丰富，适应不同道路条件：CLW5070ZZZ6型自装卸式垃圾车采用EQ1075SJ3CDF底盘，轴距覆盖2700mm、2950mm、3308mm、3600mm、3800mm、2800mm等多个规格，可根据小区道路、街道、乡镇道路的通行条件匹配不同轴距，提升作业适应性。

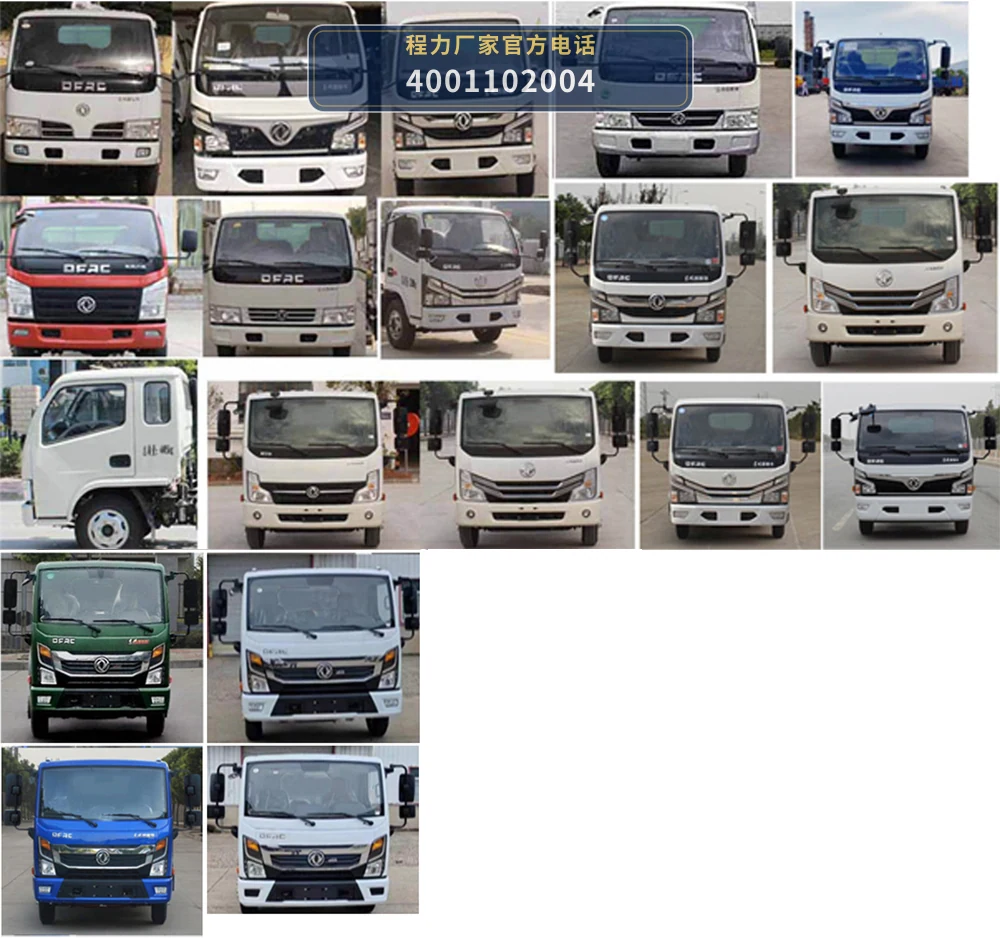

• 2. 发动机选择多样，动力匹配灵活：公告匹配CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60等多款发动机，用户可根据当地排放要求、动力需求和售后网络选择合适动力配置。
• 3. 挂桶提升与液压卸料配合，作业连贯：上装采用挂桶提升机构与液压举升卸料组合，操作人员将标准垃圾桶挂入提升架即可完成倒料，箱体满载后通过液压油缸举升倾斜卸料，减少人工搬运环节。
• 4. 密封箱体减少运输过程散落：垃圾箱体顶部设投料口盖，倒料后复位闭合，运输过程中箱体保持密封状态，有助于减少垃圾散落和异味扩散，适合居民区、商业街区等对环境卫生要求较高的区域。
• 5. 总质量与整备质量匹配，合规承载：公告总质量7360kg，整备质量4430kg，对应规格额定载质量2800kg或2735kg，整车质量参数在公告范围内，用户可按当地上牌政策核验具体规格。

08 / 操作与保养

• 1. 作业前检查挂桶提升机构：作业前检查CLW5070ZZZ6型自装卸式垃圾车的挂桶架、抓钩、提升油缸及连接销轴，确认无变形、裂纹或松动，销轴润滑到位，提升架动作顺畅。
• 2. 检查液压系统油位与管路：检查液压油箱油位是否在标尺范围内，油泵、多路阀、油缸及管路接头有无渗漏，液压油是否清洁。发现渗漏应及时处理，避免作业中压力不足。
• 3. 检查箱体投料口盖与后门密封：检查箱体投料口盖开闭是否灵活、密封条是否完好，后门锁紧机构是否可靠。密封件老化或破损应及时更换，以保持运输过程中的密封效果。
• 4. 作业中保持底盘停放稳定：挂桶提升和箱体举升卸料时，应将EQ1075SJ3CDF底盘停放在平整坚实地面，拉紧手刹，必要时垫好轮挡，避免车辆移动影响作业安全。
• 5. 定期检查取力器与传动部件：定期检查取力器结合与分离是否正常，传动轴、万向节有无异响或松动。取力器工作时发动机转速应保持稳定，避免超速运转。
• 6. 按底盘手册保养发动机与制动系统：按底盘随车手册要求定期更换发动机机油、滤芯，检查制动系统、轮胎气压及磨损情况。环保状态标记为是，排放相关部件应按对应发动机保养规范维护。
