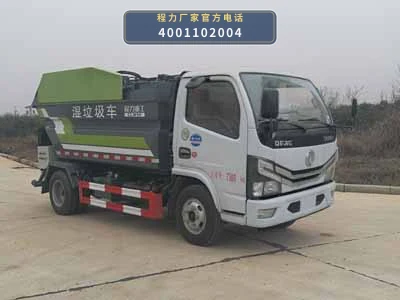

CLH5070ZZZD6型程力重工牌自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLH5070ZZZD6型程力重工牌自装卸式垃圾车以EQ1075SJ3CDF底盘为动力平台，发动机可选CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60等型号，通过取力器从底盘变速箱取出动力驱动液压油泵，为挂桶提升机构和垃圾箱体举升机构提供液压动力。整车总质量7360kg，整备质量4500kg，额定载质量2730kg，外形尺寸5665/5307/5057×2000×2420mm，轴距覆盖2700、2950、3308、3600、3800、2800mm多种规格。

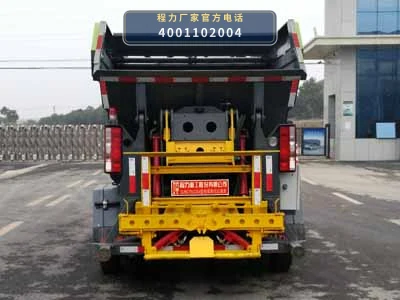

作业时，操作人员将标准垃圾桶推至车尾提升机构挂桶位置，液压系统驱动提升臂将垃圾桶举升翻转，桶内垃圾经投料口倒入密封垃圾箱体内，随后提升臂回落复位。箱体顶部设有投料口密封盖，倾倒过程中箱体保持封闭，减少垃圾散落和气味外溢。

垃圾箱体装满后，车辆行驶至转运站或处理场，通过液压举升油缸将箱体后门开启、箱体举升倾斜，垃圾在重力作用下从后门排出，完成一次收集转运循环。液压系统由多路换向阀控制各执行油缸动作顺序，管路和油缸按底盘取力压力匹配设计。

06 / 适用作业场景

• 城镇街道生活垃圾挂桶收集：CLH5070ZZZD6型自装卸式垃圾车额定载质量2730kg，轴距可选2700mm至3800mm，适合在城镇街道、居民小区周边道路进行标准垃圾桶的逐桶收集作业，车辆机动性可适应较窄路段通行。
• 社区与物业小区垃圾转运：车辆采用EQ1075SJ3CDF底盘，总质量7360kg，整备质量4500kg，外形宽度2000mm，可在社区内部道路和物业小区通道内完成垃圾桶挂桶提升、垃圾倒入箱体并转运至中转站的作业流程。
• 乡镇环卫垃圾收集清运：公告轴距覆盖2700、2950、3308、3600、3800、2800mm多种规格，可根据乡镇道路条件匹配底盘轴距，配合挂桶提升机构完成乡镇生活垃圾的收集与集中转运。
• 垃圾中转站箱体周转与对接：垃圾箱体装满后，车辆行驶至中转站，通过液压举升机构将箱体倾斜卸料，可与中转站压缩设备或转运车辆进行垃圾对接转运，减少中间倒运环节。
• 商业街区与农贸市场垃圾收集：车辆外形高度2420mm，宽度2000mm，可在商业街区和农贸市场周边道路通行，对沿街标准垃圾桶进行挂桶收集，箱体密封结构有助于控制收集过程中的散落和气味。

07 / 产品核心优势

• 1. 底盘轴距规格丰富，适配多种道路条件：CLH5070ZZZD6型自装卸式垃圾车采用EQ1075SJ3CDF底盘，轴距覆盖2700、2950、3308、3600、3800、2800mm多种规格，可根据城镇街道、社区道路、乡镇路况匹配不同轴距配置。
• 2. 发动机选型多，动力匹配灵活：公告可选装CY4BK461、CY4BK161、D20TCIF1、Q28-130E60、CA4DB1-13E6、YCY24140-60、D20TCIF11、ZD30D16-6N、M9T-600、Q23-136E60、Q23-132E60、Q25-152E60、YN25PLUS160B、D20TCIF61、YCY24155-61A、Q25N-152E60、ZD25D16-6D、Q25D-162E60、Q25A-150E60、Q23D-143E60、D2.5NS6B185H等多种发动机，便于根据当地排放要求和动力需求选择配置。
• 3. 额定载质量2730kg，满足日常收集转运需求：整车总质量7360kg，整备质量4500kg，额定载质量2730kg，在7吨级底盘平台上提供合理的垃圾装载能力，适合城镇生活垃圾的日常收集和短途转运作业。
• 4. 挂桶提升与箱体举升液压作业系统：上装配置挂桶提升机构和箱体举升机构，通过取力器驱动液压油泵，由多路换向阀控制提升臂举升翻转和箱体倾斜卸料动作，实现垃圾桶自动提升倾倒和箱体卸料。
• 5. 环保状态标记为是，排放合规：公告环保状态标记为是，车辆排放控制符合公告登记要求，可在对排放有要求的城镇区域开展垃圾收集转运作业。

08 / 操作与保养

• 1. 作业前检查液压系统与取力器：作业前检查EQ1075SJ3CDF底盘取力器结合是否正常，液压油泵、多路换向阀、液压油缸及管路接头有无渗漏，液压油箱油位是否在标定范围内，确认挂桶提升臂和箱体举升油缸动作顺畅。
• 2. 挂桶提升机构检查与对位：作业前检查挂桶提升臂的挂桶爪、翻转架和限位装置是否牢固，确认与标准垃圾桶的挂接位置匹配；作业时将垃圾桶推至提升臂挂桶位置，确认挂牢后再操作提升翻转，防止垃圾桶在举升过程中脱落。
• 3. 箱体密封与投料口维护：定期检查垃圾箱体投料口密封盖、后门密封条和锁紧机构，发现密封条老化或破损应及时更换，保持箱体密封性能，减少作业过程中垃圾散落和气味外溢。
• 4. 液压油与滤芯定期更换：按底盘和上装液压系统维护要求定期更换液压油和液压滤芯，检查液压油缸活塞杆表面有无拉伤，多路换向阀操作是否灵活，管路有无磨损，保持液压系统清洁。
• 5. 箱体举升卸料机构检查：定期检查箱体举升油缸支座、销轴和连接件的紧固与磨损情况，卸料时确认箱体后门开启到位、举升角度正常，卸料完成后箱体回落复位到位再行驶。
• 6. 底盘常规保养与轮胎检查：按EQ1075SJ3CDF底盘保养要求定期更换发动机机油、机滤和空滤，检查制动系统、转向系统和轮胎气压及磨损情况，保持车辆行驶和作业安全。

09 / 产品常见 FAQ
