CLH5040ZZZASL型自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

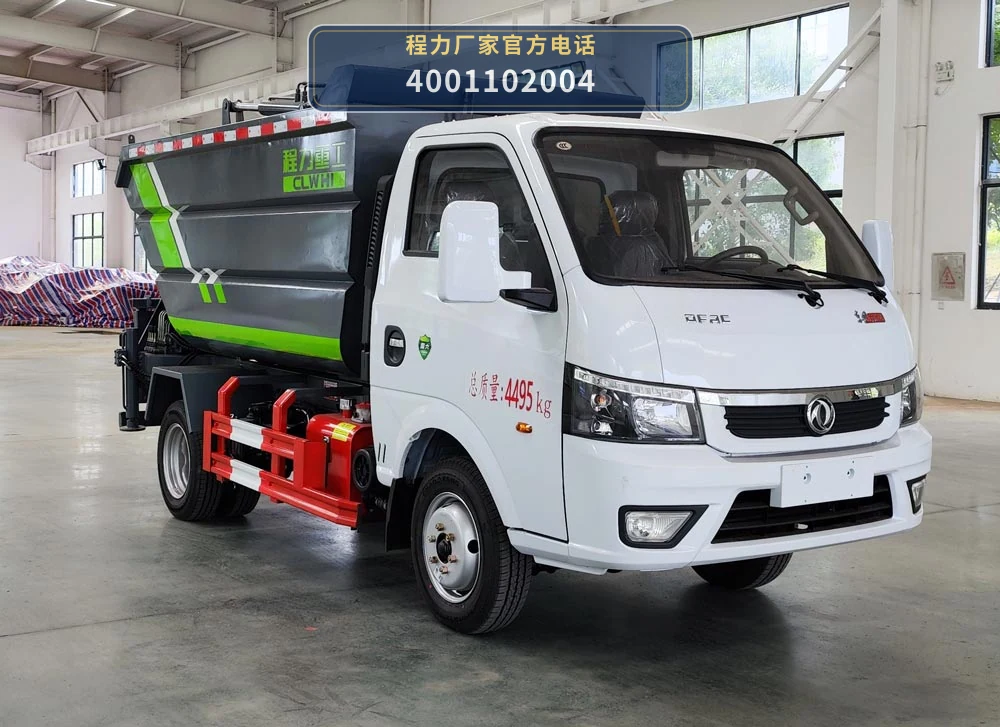

CLH5040ZZZASL型自装卸式垃圾车以EQ1045SJ16DC底盘为动力平台，发动机Q23-95E60（可选Q23A-110E60）通过取力器驱动液压系统。整车总质量4495kg，轴距2800mm，外形尺寸5390x1750x2250mm，属于轻型环卫垃圾收集转运车辆。

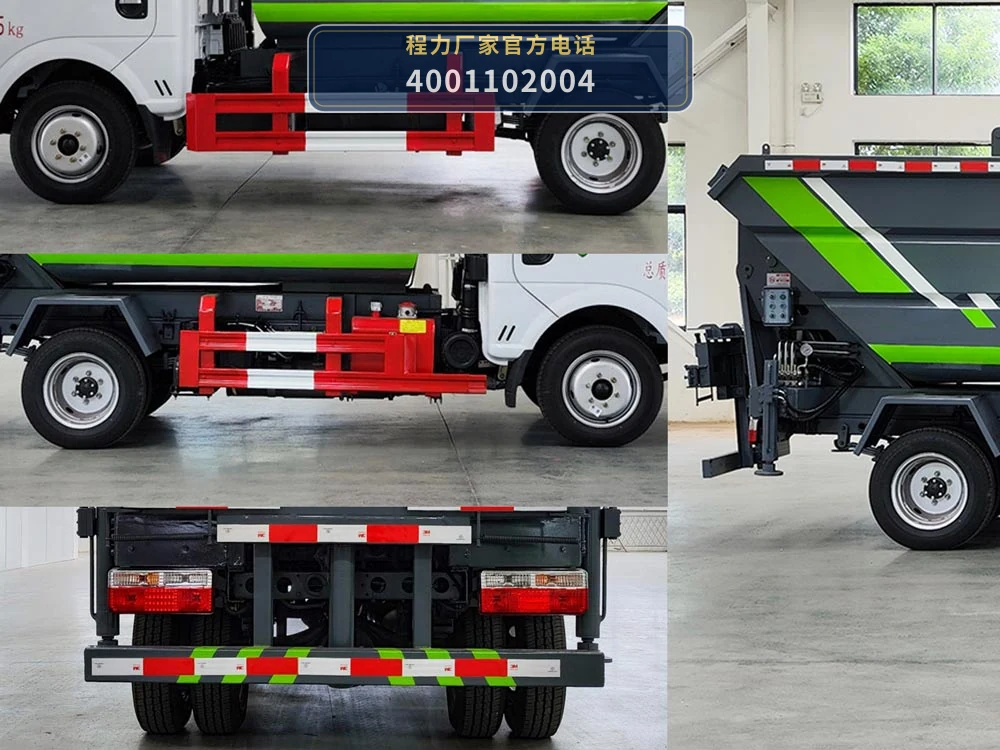

作业时，操作人员将标准垃圾桶推至车辆侧部挂桶机构位置，液压系统驱动提升臂将垃圾桶举升翻转，垃圾经投料口倒入密封垃圾箱体内，随后提升臂回落复位，完成一次挂桶倾倒循环。箱体采用密封结构，减少转运过程中的垃圾散落和气味扩散。

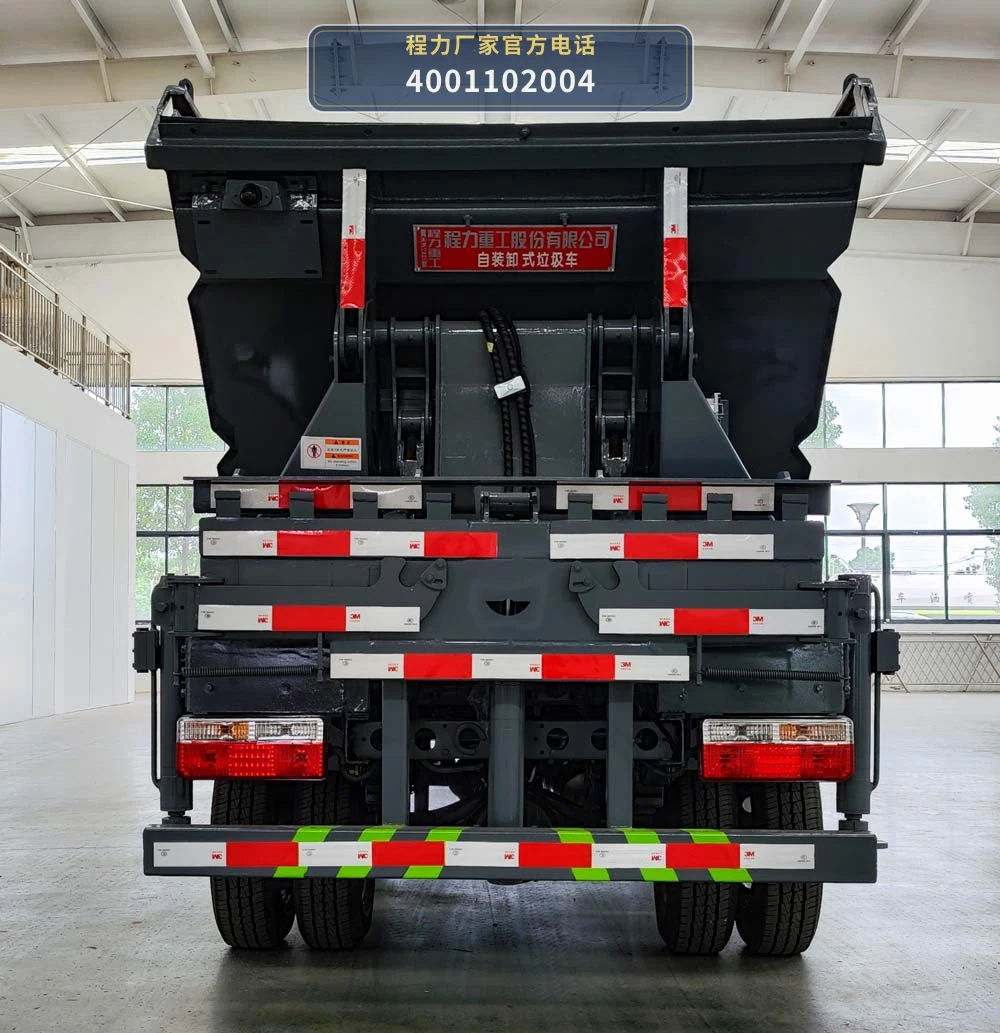

垃圾箱体装满后，车辆行驶至转运站或处理场，通过液压举升机构将箱体举升倾翻，垃圾在重力作用下从箱体后部排出，完成一次收集转运作业循环。整个过程由液压控制阀组集中操作，动作顺序为挂桶提升→翻转投料→回落复位→箱体举升卸料。

06 / 适用作业场景

• 居民小区生活垃圾收集：CLH5040ZZZASL型自装卸式垃圾车总质量4495kg、轴距2800mm，车身尺寸5390x1750x2250mm，适合在居民小区内部道路和楼间通道通行，配合标准垃圾桶完成逐桶收集，将生活垃圾集中转运至中转站。
• 城镇街道沿街挂桶收集：车辆采用挂桶自装卸作业方式，可沿城镇街道对沿街摆放的垃圾桶进行逐点收集，减少人工搬运环节。EQ1045SJ16DC底盘配合2800mm轴距，在城镇支路和街巷中转向和停靠较为灵活。
• 农贸市场及商业街区垃圾转运：农贸市场和商业街区垃圾产生量集中、桶点多，CLH5040ZZZASL型自装卸式垃圾车可挂桶收集后直接转运至垃圾中转站或处理场，密封箱体有助于控制转运途中的散落和异味。
• 机关单位及学校园区垃圾收集：机关单位、学校等园区内部道路较窄，CLH5040ZZZASL型自装卸式垃圾车外形尺寸5390x1750x2250mm，可在园区道路内完成挂桶收集作业，将生活垃圾转运至指定中转点。
• 垃圾中转站箱体周转衔接：车辆收集满箱后行驶至垃圾中转站，通过液压举升机构将箱体举升倾翻卸料，与中转站压缩设备或转运车辆衔接，完成生活垃圾从收集点到中转站的短途转运。

07 / 产品核心优势

• 1. 底盘平台成熟，动力配置可选：CLH5040ZZZASL型自装卸式垃圾车采用EQ1045SJ16DC底盘，发动机可选Q23-95E60或Q23A-110E60，用户可根据当地排放要求和动力需求选择对应配置，总质量4495kg，轴距2800mm，整车尺寸5390x1750x2250mm。
• 2. 挂桶自装卸作业，减少人工搬运：车辆配置挂桶提升机构，作业时由液压系统驱动提升臂完成垃圾桶举升、翻转、投料和回落复位，替代人工将垃圾桶搬运至投料口的方式，降低环卫工人劳动强度。
• 3. 密封箱体结构，控制转运散落：垃圾箱体采用密封结构设计，挂桶投料和运输过程中垃圾处于封闭箱体内，有助于减少转运途中的垃圾散落和气味扩散，适应城镇生活垃圾收集转运作业要求。
• 4. 液压举升卸料，衔接中转环节：箱体卸料采用液压举升倾翻方式，车辆行驶至中转站或处理场后，通过液压控制阀组操作箱体举升，垃圾在重力作用下排出，与中转站压缩设备或转运车辆衔接。
• 5. 车身紧凑，适应街巷通行：整车外形尺寸5390x1750x2250mm，轴距2800mm，属于轻型环卫车辆，在居民小区内部道路、城镇支路和街巷等较窄路段具备较好的通行和停靠条件。

08 / 操作与保养

• 1. 作业前检查挂桶机构与液压系统：作业前检查CLH5040ZZZASL型自装卸式垃圾车的挂桶提升臂、抓桶爪、液压油缸、液压管路和液压阀组，确认无渗漏、无变形，各连接销轴润滑正常，挂桶机构动作灵活。
• 2. 挂桶作业时保持底盘停放稳定：挂桶收集作业时，将EQ1045SJ16DC底盘停放在平坦坚实路面，拉紧驻车制动，确认车辆稳定后再操作液压提升臂，避免在坡道或松软地面进行挂桶举升作业。
• 3. 定期检查液压油与滤芯：按使用情况定期检查液压油箱油位和液压油品质，检查液压滤芯是否堵塞，发现液压油变质或滤芯堵塞时及时更换，支持挂桶提升和箱体举升动作平稳可靠。
• 4. 箱体密封条与投料口维护：定期检查垃圾箱体投料口密封条和箱体后门密封条，发现老化、破损或脱落时及时更换，保持箱体密封性能，减少转运过程中的垃圾散落和气味外溢。
• 5. 卸料后检查箱体复位与锁止：箱体举升卸料完成后，确认箱体回落到位、锁止机构可靠锁紧，检查液压油缸和管路有无渗漏，再驶离中转站，避免箱体未复位行驶造成安全隐患。
• 6. 底盘日常保养按EQ1045SJ16DC要求执行：发动机Q23-95E60或Q23A-110E60的机油、滤清器、冷却液等按底盘使用要求定期检查和更换，轮胎气压、制动系统和灯光信号按EQ1045SJ16DC底盘保养规范执行。
