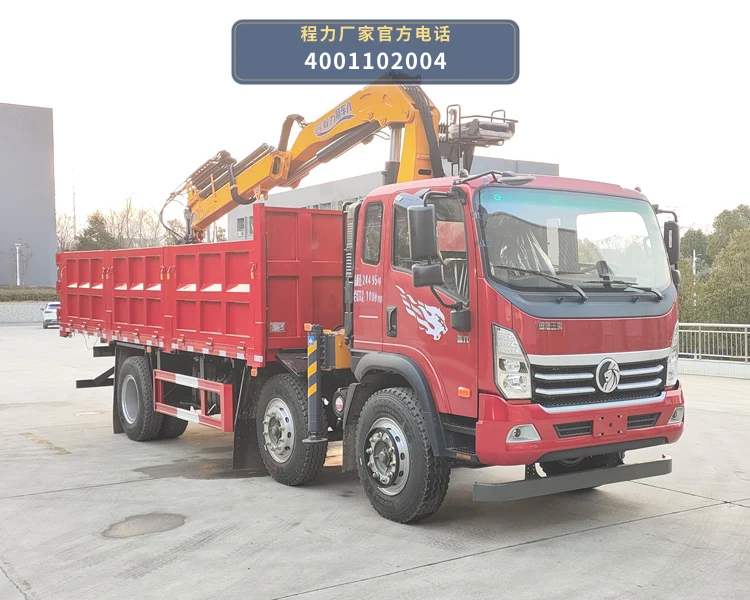

CL5243ZZD6ABL型抓斗式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5243ZZD6ABL型抓斗式垃圾车以CDW1244K36FEFA底盘为动力平台，发动机（WP4.6NQ220E61A、WP4.6NQ220E62、YCS04220-61A、WP4.6NQ240E62等）通过取力器驱动液压系统，将底盘动力转换为液压能，为上装抓斗装置和垃圾箱的作业动作提供动力源。整车总质量24495kg，轴距覆盖1800+3600、1800+2500、1800+3000、1800+3200、1800+4600mm等多种规格，外形尺寸覆盖9500、9300、9000、8500、7800mm等长度。

作业时，操作人员通过液压控制系统操纵抓斗装置，抓斗在液压油缸驱动下完成张开、下降、抓取、提升、回转等动作，将生活垃圾从收集点抓入垃圾箱内。抓斗装置与垃圾箱为CL5243ZZD6ABL型车的核心上装模块，两者配合完成垃圾的抓取与装载。

垃圾装满垃圾箱后，车辆行驶至转运站或处理场，通过液压系统驱动垃圾箱完成卸料动作，将垃圾排出。整个作业链路为：底盘动力→取力器→液压泵→控制阀→液压油缸/马达→抓斗装置执行抓取动作→垃圾进入垃圾箱→运输→液压卸料。

06 / 适用作业场景

• 生活垃圾收集清运：CL5243ZZD6ABL型抓斗式垃圾车总质量24495kg，上装配备抓斗装置和垃圾箱，适用于城镇街道、居民小区、商业街区等场所的生活垃圾抓取、收集和清运作业。抓斗装置可对散装或袋装生活垃圾进行抓取装载，减少人工搬运环节。
• 垃圾转运站箱体周转：该车垃圾箱可与抓斗装置配合，在垃圾转运站进行垃圾的集中收集和箱体周转。车辆轴距覆盖1800+3600、1800+2500、1800+3000、1800+3200、1800+4600mm等多种规格，可根据转运站场地条件和道路通行要求选择合适轴距配置。
• 城乡结合部及乡镇垃圾收运：CL5243ZZD6ABL型抓斗式垃圾车外形尺寸覆盖7800mm至9500mm多种长度规格，整车总质量24495kg，适合在城乡结合部和乡镇道路条件下开展垃圾收运作业，抓斗装置可适应不同收集点的垃圾抓取需求。
• 农贸市场及公共场所垃圾清理：该车抓斗装置可对农贸市场、广场、车站等公共场所产生的生活垃圾进行抓取收集，垃圾箱用于临时储存和转运。车辆搭载多种发动机配置，可根据当地排放要求和动力需求选择对应型号。

07 / 产品核心优势

• 1. 抓斗与垃圾箱一体化作业，减少人工搬运：CL5243ZZD6ABL型抓斗式垃圾车上装由抓斗装置和垃圾箱两个核心模块构成，抓斗装置通过液压系统驱动完成垃圾抓取，垃圾箱用于收集和转运，两者配合实现垃圾抓取、装载、运输、卸料一体化作业，减少传统人工搬运环节。
• 2. 多轴距多尺寸规格，适配不同作业场景：该车轴距覆盖1800+3600、1800+2500、1800+3000、1800+3200、1800+4600mm，外形尺寸长度覆盖9500、9300、9000、8500、7800mm，宽度覆盖2550、2520、2450mm，高度覆盖3960至3650mm，可根据道路条件、转运站场地和作业需求选择合适规格。
• 3. 总质量24495kg，承载能力满足垃圾转运需求：CL5243ZZD6ABL型车总质量24495kg，整备质量覆盖11800、11300、10800kg，额定载质量覆盖12500、13000、13500kg，可满足城镇生活垃圾收集转运的载质量要求。
• 4. 多款发动机配置，适配不同排放与动力需求：该车搭载WP4.6NQ220E61A、WP4.6NQ220E62、YCS04220-61A、WP4.6NQ240E62等多款发动机，燃油公告状态为是，可根据当地排放政策、动力需求和运营成本选择对应发动机配置。
• 5. 程力牌公告车型，底盘与上装匹配设计：CL5243ZZD6ABL型抓斗式垃圾车为程力牌公告车型，公告批次409，采用CDW1244K36FEFA底盘，上装抓斗装置与垃圾箱按公告配置匹配设计，整车总质量24495kg，轴数3轴。

08 / 操作与保养

• 1. 作业前检查抓斗装置与液压系统：作业前检查CL5243ZZD6ABL型车抓斗装置的抓钩、销轴、油缸连接部位是否完好，检查液压泵、控制阀、液压管路及接头有无渗漏，确认液压油位在正常范围。检查垃圾箱箱体、箱门及锁紧机构是否正常。
• 2. 抓取作业时保持底盘停放稳定：操作抓斗装置抓取垃圾时，应将CDW1244K36FEFA底盘停放在平整坚实地面，拉紧手刹，必要时垫好轮挡。抓斗下降、抓取、提升、回转过程中应平稳操作控制阀，避免急速动作造成液压系统冲击。
• 3. 定期检查液压油缸与管路密封：定期检查抓斗装置各液压油缸的活塞杆表面有无拉伤、油封有无渗漏，检查液压管路及接头密封情况。发现渗漏应及时更换密封件或管路，补充符合要求的液压油。
• 4. 垃圾箱卸料后及时清理：垃圾箱卸料完成后，应清理箱体内残留垃圾和污水，检查箱门密封条和锁紧装置是否完好。定期对垃圾箱内外表面进行清洁，保持箱体及抓斗装置整洁。
• 5. 定期检查取力器与传动部件：定期检查取力器与底盘变速箱的连接部位、传动轴及花键有无异常磨损，检查取力器结合与分离是否顺畅。作业结束后应将取力器脱开，恢复底盘正常行驶状态。
• 6. 按底盘要求进行发动机及底盘保养：按CDW1244K36FEFA底盘使用要求，定期更换发动机机油、机油滤芯、空气滤芯和燃油滤芯，检查制动系统、转向系统和轮胎气压。多款发动机（WP4.6NQ220E61A、WP4.6NQ220E62、YCS04220-61A、WP4.6NQ240E62）应按对应机型保养规范执行。

09 / 产品常见 FAQ
