挂桶垃圾车的特点能实现一台车与多个垃圾桶联合作业，循环运输，充分提高了车辆的运输能力，特别适用于短途运输，如环卫部门对城镇垃圾的清理、运输等。同时，挂桶垃圾车还可以加装其它功能，形成其它多功能挂桶垃圾车，如：挂桶压缩式垃圾车、挂桶式对接垃圾车等。
产品简述

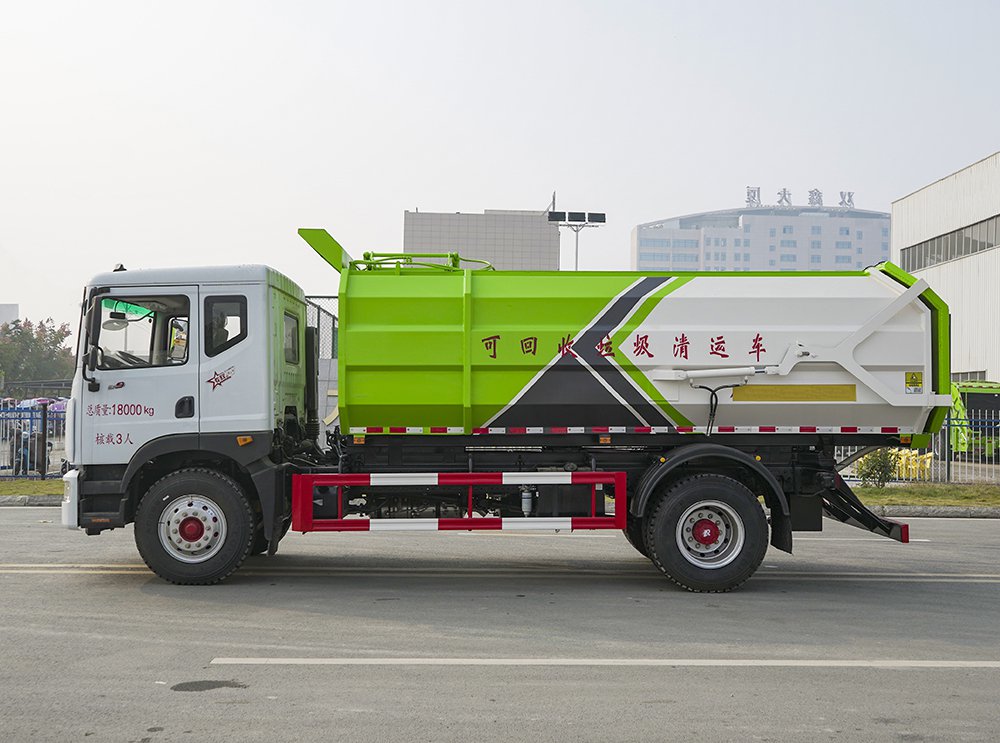

侧装对接式垃圾车的装载容积是12立方，特点是一个车能配几十个垃圾桶，能实现一台车与多个垃圾桶联合作业，循环运输，充分提高了车辆的运输能力，特别适用于短途运输，如环卫部门对城镇垃圾的清理、运输等。同时，挂桶垃圾车还可以加装其它功能，形成其它多功能挂桶垃圾车，如：挂桶压缩式垃圾车、挂桶式泔水垃圾车、挂桶式对接垃圾车等。
产品性能及特点结构简述
1.上盖、后盖均采用液压开启、关闭形式。为保证有沾性介质的自卸。
2.液压系统均采用优质的举升油缸、操作阀、卡套式接头、高压软管和高压钢管安装合理，同时布置了可靠的固定装置，保证长时间无任何泄漏，做到可靠、维修方便、延长使用寿命。
3.垃圾箱在制造上采用武钢产优质钢板，箱底板可加装不锈钢钢板，保证介质自卸时的平滑性， 同时箱底可根据地区的季节温度情况加装防冰冻设置，保障车辆的正常运行。
4.该车液压油缸动作采用手动液压多路阀**，液压多路阀**油缸动作。操作简单可靠，便于维修。
液压系统由油箱及过滤系统、油泵、多路换向阀、单向节流阀、油缸、油管等组成。系统的动力来源于发动机，通过取力器将动力分出，取力器带动齿轮泵工作。齿轮泵经吸油滤油器将液压油箱中的液压油吸入，多路阀（位于驾驶室外后、车箱前部）供油。多路阀工作时使后门油缸、自卸油缸产生动作，液压油缸不工作时，液压油经过多路阀直接回油箱。
【整车技术参数】 | |||
总质量(kg) | 18000 | 整备质量(kg) | 8200,8600 |
额定质量(kg) | 9670,9605,9270,9205 | 外形尺寸(mm) | 7300,7850 * 2500,2550 * 3100,3200,3300 (mm) |
驾驶室准乘人数(人) | 2,3 | 鞍座**载质量(kg) | |
接近角/离去角(°) | 19/13 | 前悬/后悬(mm) | 1260/2090 |
轴荷(kg) | 6500/11500 | **车速(km/h) | 105 |
备注： | 该车专用装置:箱体和挂桶机构,主要用于城镇环卫散装生活垃圾的收集与运输;侧防护材料:Q235B,连接方式为:螺栓连接;后防护材料为Q235B,连接方式为:焊接连接,断面尺寸为160×70(mm),离地高度为470mm;卸料方式为后卸式,安装有具有卫星定位功能的行驶记录仪,选装直接供电ETC车载装置,仅采用B6.2NS6B210 ,CY4SK761,D4.0NS6B195,D4.5NS6B220,YCS04200-68发动机对应油耗值分别为 (L/100km); 26.3,26.8,26.6,26.6,26.4;随选装驾驶室,选装底盘附件安装位置,选装侧部及后部结构外观,ABS型号:J ABS,ABS/ASR-24V-4S/4M;ABS生产企业:焦作博瑞克**技术有限公司,襄阳东风隆诚机械有限责任公司,仅采用3950mm,4500mm轴距 | ||
【底盘技术参数】 | |||
底盘型号 | EQ1185LJ9CDE | 底盘名称 | 载货汽车底盘 |
**名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
轴数 | 2 | 轮胎数 | 6 |
轴距(mm) | 3600,3950,4500,4700,5000,5300,5600 | ||
轮胎规格 | 295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR | ||
钢板弹簧片数 | 8/10+7,8/- | 前轮距(mm) | 1862,1933,1949 |
燃料种类 | 柴油 | 后轮距(mm) | 1806,1865 |
排放依据标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 发动机排量 | 发动机功率 |
D4.5NS6B220 | 东风康明斯发动机有限公司 | 4500 | 162 |
YCS04200-68 | 广西玉柴机器股份有限公司 | 4156 | 147 |
整车详细介绍 | |||
底盘说明 | 底盘配置： | ||
