CLW5121GQW6型东风多利卡10方联合疏通车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5121GQW6型清洗吸污车以东风多利卡EQ1125SJ8CDC底盘为动力平台，发动机玉柴YCY30165-60（功率121kW）通过取力器驱动液压系统和泵组。整车总质量11995kg，轴距3800mm，上装由罐体、泵组、管路及阀、其他装置四大模块构成。

清洗作业时，发动机动力经取力器传递至品浮215高压柱塞泵，将清水罐（有效容积2.48立方米，总容量2.6立方米）内的水加压至高压状态，通过60米高压管和喷头对管道内壁进行冲刷，实现疏通功能。吸污作业时，SK-12水循环泵产生负压（可达-0.9），通过吸污口（100铝合金球阀）和8米吸污管将污水、污泥吸入污水罐（有效容积4.67立方米，总容量4.9立方米），罐体可举升卸料。水罐和吸污罐为独立罐体，两罐不能同时满载。

06 / 适用作业场景

• 市政管道疏通与维护：适用于城市排水管道、雨水管、污水管的定期清洗和疏通，利用高压水射流清除管道内壁沉积物和堵塞物，同时吸污功能可及时清理淤积物。
• 化粪池与污水池清理：用于化粪池、隔油池、污水井等设施的吸污作业，污水罐有效容积4.67立方米，可单次收集大量液态污物，配合举升卸料功能便于转运处理。
• 工业废水与污泥收集：适用于工厂、养殖场等场所的废水、污泥收集，吸污泵垂直吸深可达8米，水平距离50米，可灵活适应不同作业环境。
• 应急抢险与环卫保障：在道路积水、管道爆裂等应急情况下，可快速抽排积水或清理污泥，保障城市环境卫生和交通畅通。

07 / 产品核心优势

• 1. 双罐独立设计，清洗吸污一体化：清水罐（有效容积2.48m³）和污水罐（有效容积4.67m³）独立布置，可同时进行清洗和吸污作业，提高作业效率。罐体采用Q235碳钢，污水罐厚度6mm，清水罐厚度4mm，坚固耐用。
• 2. 高压泵与水循环泵组合，作业能力强：配备品浮215高压柱塞泵，提供高压水流用于管道清洗；SK-12水循环泵产生负压（可达-0.9），垂直吸污深度约8米，水平吸污距离50米，满足多种工况需求。
• 3. 底盘动力强劲，承载可靠：东风多利卡EQ1125SJ8CDC底盘，玉柴165马力发动机（YCY30165-60，121kW），国六排放，总质量11995kg，额定载质量4300kg，行驶稳定，适合城市道路作业。
• 4. 罐体举升卸料，操作便捷：污水罐带举升功能，可通过液压系统举升罐体实现快速卸料，减少人工清理环节，提高转运效率。
• 5. 配置齐全，附件实用：标配60米高压管、10个喷头、8米吸污管、手动卷盘，后部设150铝合金球阀和100铝合金球阀，带强排功能，操作箱与工具箱齐备，方便日常使用。

08 / 操作与保养

• 1. 作业前检查泵组与管路：检查品浮215高压泵和SK-12水循环泵的润滑油位、密封情况，确保管路各球阀（150铝合金球阀、100铝合金球阀）处于正确开闭状态，滤网无堵塞。
• 2. 高压清洗系统操作：启动高压泵前确认清水罐水位，缓慢升压至工作压力，通过手动卷盘控制高压管和喷头进行管道清洗，作业后泄压并冲洗管路。
• 3. 吸污系统操作：启动水循环泵前检查水箱水位，打开吸污口球阀，将吸污管放入污物中，观察真空表达到-0.9后开始吸污，罐体满载前及时停止并关闭阀门。
• 4. 罐体举升卸料操作：卸料时选择平整场地，操作液压举升系统将污水罐举升，打开后部排污球阀，卸料完毕后缓慢放下罐体，并检查罐体回位状态。
• 5. 日常保养与清洁：每次作业后清洗罐体内部和管路，防止污物沉积；定期检查泵组密封件、更换润滑油，紧固各连接螺栓，保持取力器、传动轴润滑良好。

09 / 产品常见 FAQ

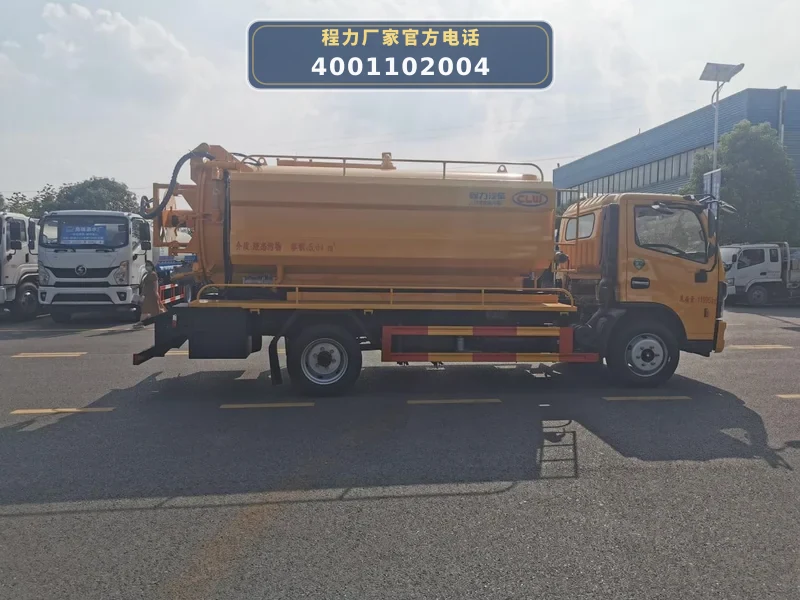

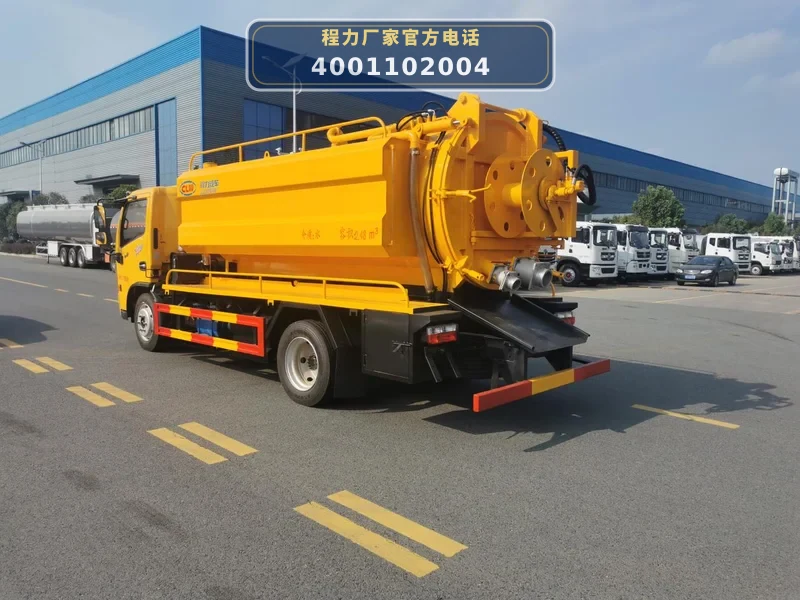

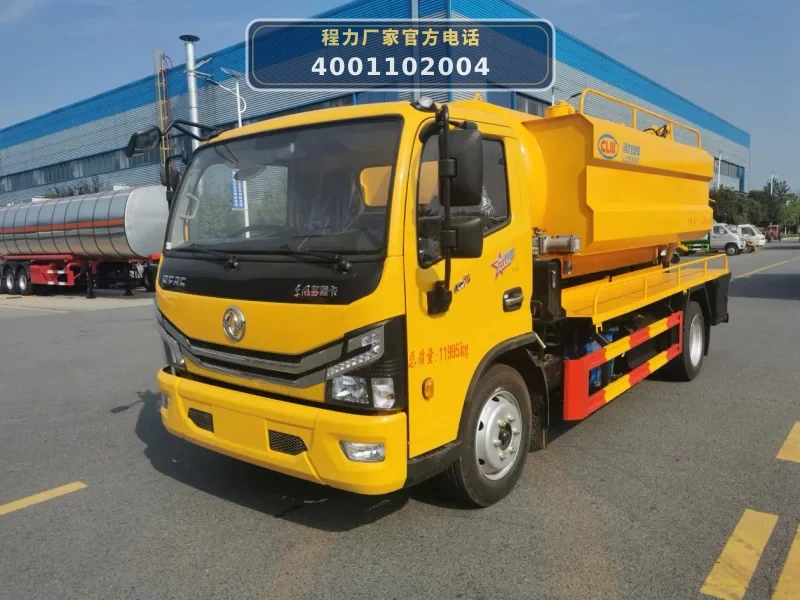

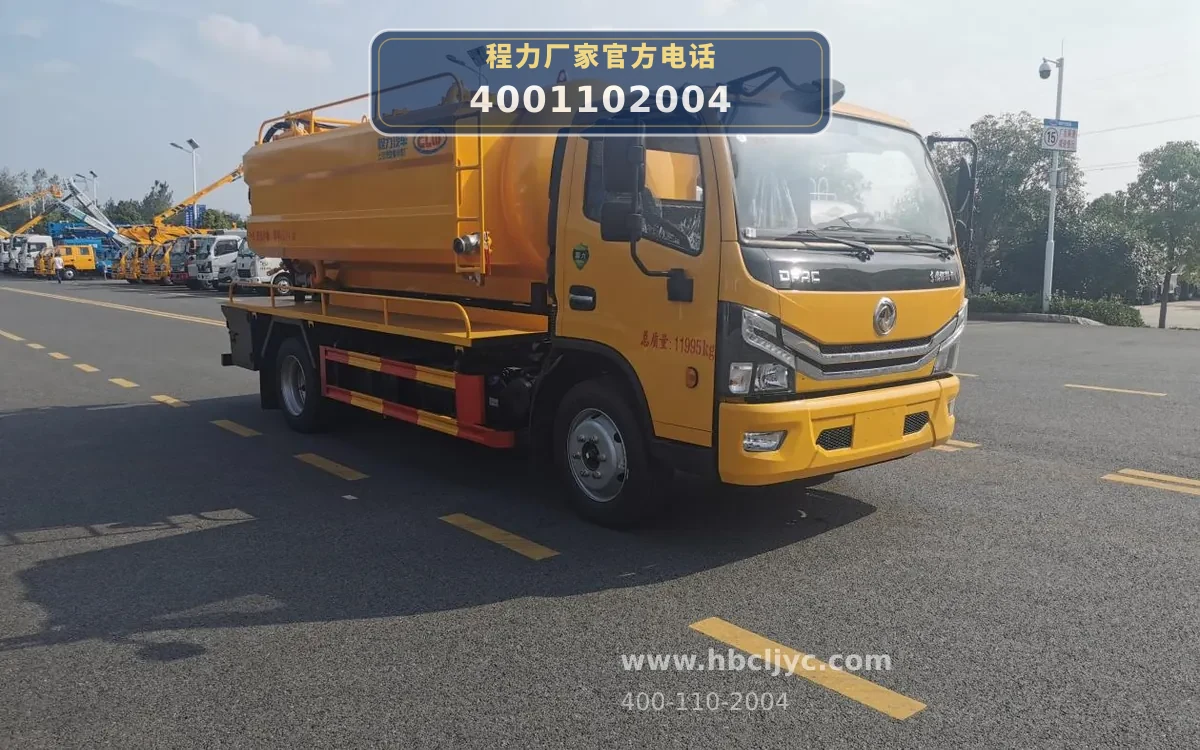

10 / 图片资料与展示
