CLH5030TSLD6型东风3方扫路车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

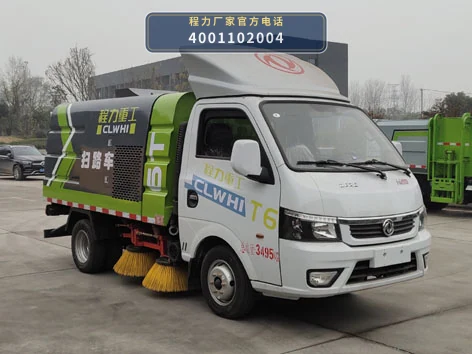

CLH5030TSLD6型东风3方扫路车以EQ1035SJ16QC底盘为动力平台，发动机DAM16KLQ、LJ4A15Q6、LJ4A16QG通过取力器驱动上装作业系统。整车总质量3495kg，外形尺寸5040/4979×1650/1750/1850×2170/2410mm，轴距覆盖2600-3600mm，公告库标记免征为是、环保为是，可在城区道路开展机械化清扫作业。

作业时，底盘发动机经取力器将动力传递至风机与液压系统，风机在吸口处形成负压气流，将路面尘土、砂石、纸屑等杂物经吸嘴吸入垃圾箱；同时扫刷电机或液压马达驱动盘刷、滚刷旋转，把路缘及边角垃圾集中到吸口范围内，形成“扫刷聚拢—负压吸拾—垃圾箱沉降”的连续作业链路。

含尘气流进入垃圾箱后，经箱内沉降与滤筒（或滤网）过滤，粉尘被截留在垃圾箱和滤筒表面，洁净空气由风机排出。作业过程中可通过控制阀调节扫刷转速、吸口高度和风机风量，以适应不同路面清洁度；垃圾箱装满后，通过液压举升机构将箱体倾翻卸料，完成一次作业循环。

06 / 适用作业场景

• 城区主次干道机械化清扫：CLH5030TSLD6扫路车总质量3495kg，外形尺寸5040/4979×1650/1750/1850×2170/2410mm，轴距覆盖2600-3600mm，适合在城区主次干道开展路面尘土、砂石、落叶的机械化清扫，替代人工清扫，降低扬尘。
• 背街小巷与辅道保洁：整车外形宽度1650/1750/1850mm，轴距覆盖2600-3600mm，转弯半径相对较小，可进入背街小巷、非机动车道、辅道等狭窄路段，对路缘石边缘和墙根区域进行盘刷清扫与吸拾。
• 厂区与园区道路清扫：公告库标记免征为是、环保为是，CLH5030TSLD6扫路车可用于工业园区、物流园区、厂区内部道路的日常清扫，清除路面浮尘、散落颗粒物，保持厂区道路整洁。
• 公园广场及人行道保洁：车辆总质量3495kg，匹配DAM16KLQ、LJ4A15Q6、LJ4A16QG发动机，可在公园外围道路、广场周边及人行道开展清扫作业，吸拾落叶、纸屑、烟头等轻质垃圾。
• 社区与单位内部道路清扫：CLH5030TSLD6扫路车轴距覆盖2600-3600mm，外形尺寸紧凑，适合居民社区、学校、医院等内部道路的机械化清扫，减少人工清扫强度。

07 / 产品核心优势

• 1. 底盘适配性强，轴距覆盖广：CLH5030TSLD6扫路车采用EQ1035SJ16QC底盘，轴距覆盖2600、2700、2800、2850、2900、3000、3180、3200、3300、3600mm多种规格，可根据上装布置和作业场景匹配不同轴距，适应城区及狭窄路段通行需求。
• 2. 多发动机可选，动力匹配灵活：公告匹配DAM16KLQ、LJ4A15Q6、LJ4A16QG三款发动机，用户可根据当地排放要求、动力需求和采购预算选择对应动力配置，满足不同区域的上牌与使用条件。
• 3. 公告库标记免征与环保：公告库标记免征为是、环保为是，CLH5030TSLD6扫路车在符合当地政策的前提下，可按规定办理车辆购置税减免及环保相关手续，具体以当地主管部门核验为准。
• 4. 整车尺寸紧凑，通过性好：外形尺寸5040/4979×1650/1750/1850×2170/2410mm，总质量3495kg，整备质量3165/2510kg，额定载质量200/855kg，车身紧凑，适合在城区支路、背街小巷等狭窄路段作业。
• 5. 扫吸结合，作业流程连贯：上装采用扫刷聚拢与负压吸拾相结合的作业方式，盘刷、滚刷将路面垃圾集中至吸口，风机产生的负压气流将垃圾吸入垃圾箱，经沉降和过滤后排出洁净空气，减少二次扬尘。

08 / 操作与保养

• 1. 作业前检查扫刷与吸口：作业前检查CLH5030TSLD6扫路车的盘刷、滚刷磨损情况，调整扫刷接地高度和吸口离地间隙，确认吸口无堵塞、刷毛无缠绕，避免作业时清扫不净或吸拾不畅。
• 2. 检查风机与滤筒状态：定期检查风机叶轮有无异物缠绕、滤筒（滤网）是否堵塞或破损，及时清理滤筒表面附着的粉尘；滤筒破损时应更换，以支持负压吸拾效果和排气洁净度。
• 3. 检查液压系统与举升机构：检查液压油箱油位、液压管路及接头有无渗漏，确认垃圾箱举升油缸、卸料机构动作平稳；作业前空载试举升一次，观察箱体倾翻和回落是否到位。
• 4. 检查取力器与传动部件：检查取力器结合与分离是否顺畅，传动轴、皮带等传动部件有无松动或异响；作业中如发现取力器脱挡或异常振动，应停机检查后再继续作业。
• 5. 作业后清理垃圾箱与吸口：每次作业结束后，及时倾卸垃圾箱内垃圾，清理箱体内部残留物和吸口周边杂物，冲洗箱体及滤筒区域，防止垃圾板结和异味积聚，保持下次作业效率。
• 6. 定期检查底盘与轮胎：按底盘EQ1035SJ16QC的保养要求，定期检查发动机机油、冷却液、制动系统及轮胎气压和磨损情况，确保底盘处于正常状态，保障扫路车行驶与作业安全。

09 / 产品常见 FAQ

10 / 图片资料与展示
